排水管网流量监测终端（流量水位流速一体式）

一、产品概述

        排水管网流量监测终端是有重庆安耐恩环境技术有限自主研发生产的一套针对城市排水管道流量、流速、液位、及水质进行实时监测的在线监测系统。该系统旨在对排水管网实现雨污水管道流量、流速、液位实时监测和管理，实现实时监测告警、精准快速定位，并通过数据传输网络将采集到的数据接入到各个管理平台，为城市排水精细化管理、应急决策指挥以及行业应用等方面提供科学有效的数据支撑。

排水管网流量监测终端是由低功耗数据采集传输终端和多普勒流量计组成，主要通过多普勒流量计测量排水管网内水流速、水位、水温、流量数据，低功耗数据采集终端具有数据采集、无线传输、自供电的功能，将测量数据通过无线方式传输至管理平台。

设备支持排水管网或明渠等场合的满管、非满管流量在线长期稳定监测，具有软硬件一体、自供电、多种通讯方式等功能。仪器具备IP68防护、10级耐腐蚀防护等级。

二、产品优点

• 一体化：采集、无线传输、自供电一体化设计
• 扩展性高：内置锂电池容量可根据使用需求扩展
• 多种通讯：可选配NB-loT/4G/蓝牙等不同的无线传输方式
• 独特结构：合理的结构设计，有效保护关键测量和传输部位，方便现场安装调试
• 易安装：配套固定底座，无需专业人员和工具即可轻松安装
• 远程配置：支持远程配置信息和软件升级
• 高防护：采用不锈钢及ABS材质组成，具有耐腐蚀、IP68防水和防爆性能
•

三、产品技术参数

终端：

供电方式：DC12V供电或内置12.6V/40Ah锂电池供电（可拓展电池容量）

处理器：采用内核32位低功耗单片机

应用接口：可选1路RS485/TTL/模拟量（12位AD、支持4-20mA电流信号输入和0～3.3V 电压信号输入）接口，1路受控输出电源（可在3.3V、5V、12V切换)

充电接口：1路12.6V充电接口

调试接口：1路调试RS485接口

通信方式：内置1路NB-IOT或1路4G无线传输模块

天线样式：1根NB-IOT或4G玻璃钢全向高增益天线

外接传感器：可外接流量计（雷达、超声波多普勒等流量计）、水位计（雷达、压力式、超声波液位计等）、水质传感器（pH、电导率、溶解氧、悬浮物、COD、氨氮等）等自由搭配

充电方式：标配锂电池的终端，可使用出厂配套的充电器插入进行充电

功耗：待机电流：＜0.4mA,通讯上传平均电流：＜20mA，不包含外接传感器消耗的电流

工作模式：（1）连续工作模式：设备一直上电连续工作，数据上传周期（1～65535分钟）可设置。（2）低功耗工作模式：设备间歇式工作，数据上传周期（3～65535分钟）可设置

远程管理功能：支持远程参数配置、远程程序升级

通讯协议：支持AN-UNION协议、MODBUS-RTU协议、SL 651-2014规约、HJ 212-2017等

整体形状：圆柱形，为节省井下安装空间及方便装卸而设计，并配合1个不锈钢提手，方便单手提取

外形尺寸：Φ160mm*H250mm

外壳材质：壁厚≥5mm，304不锈钢（可定制316L不锈钢）

重量：6.7kg

外壳防护等级：IP68

耐腐蚀等级：10级

防爆等级：Ex ia IIC T6 Ga

安装方式：壁挂

流量计：

测量种类：流速、液位、温度、瞬时流量，累计流量

测量方式：连续在线式

测量原理：流速：声学多普勒法，液位：静压法，流量：速度面积法

正向流速：量程：0.021m/s～6.00m/s，精度：≤1.0% ±1cm/s

反向流速（选配）量程：-6.000m/s～-0.021m/s，精度：≤1.0% ±1cm/s

水位：量程：0.03m～10m（可定制），精度：0.25%FS ，重复性误差：≤0.2cm，回差：＜0.1cm

水温：量程：-10℃～80℃，精度：±0.5℃

发射频率：2MHz

瞬时流量范围：0m³/s～9999m³/s

累计流量范围：0m³/s～999999999m³

工作电压：DC6.8V～15V

平均电流（DC12V）：工作模式平均电流≤45mA，休眠模式平均电流≤6mA

响应时间：1s

四、通讯方式

4G/NB-IoT等无线网络通讯技术已经非常成熟，完全可以满足本项目数据通讯的需要，所以信息采集与传输系统的通信网络选择4G/NB-IoT等无线网络通讯的方式进行。

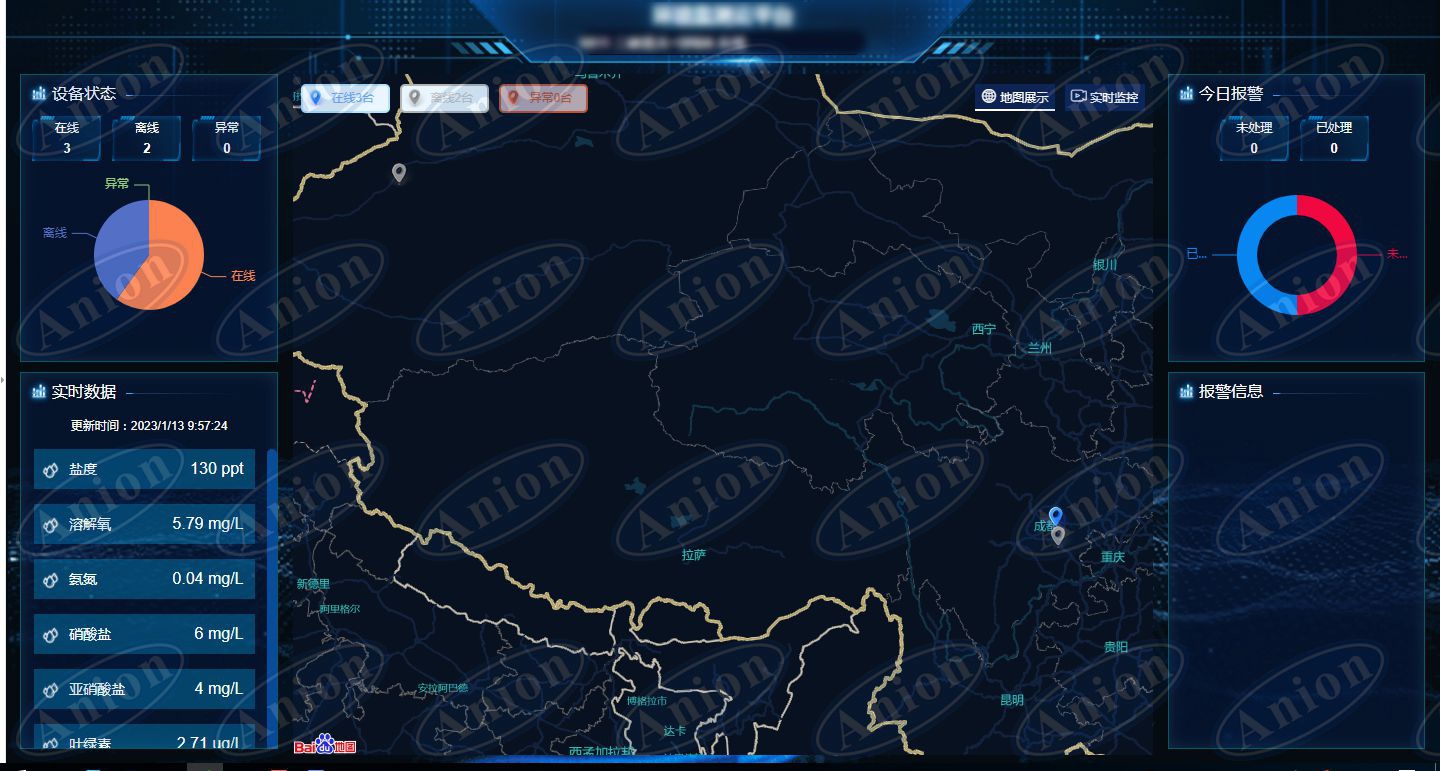

五、免费对接云平台

权限管理：可根据其权限对监测设备信息进行更改、删除、添加等操作。

实现数据浏览访问、导出下载，以及对监测数据查询。数据查询时长大于3年。

实时数据：平台能够显示监测点的实时数据；

设备地图：各个监测数据和仪器信息通过地图实时；

环境监测云平台可查看通讯卡卡号、仪器与平台的通讯状态、信号强度、仪器电量等功能

历史数据查询：可查询某个监测点的历史数据，通过报表展现，报表可导出为EXCEL文件或直接打印。

数据查询：按条件查询各个设备的各项参数，如设置查询数值范围，日期，报警值等；可统计时、日、月极值平均值。

数据报表：可分析统计展现各监测点通道的数据月报表，支持EXCEL导出；

远程录入：远程数据补录：可从现场终端读取最近1个月的历史数据进行补录处理；

电脑录入：将EXCEL格式数据导入并存储到数据库。
