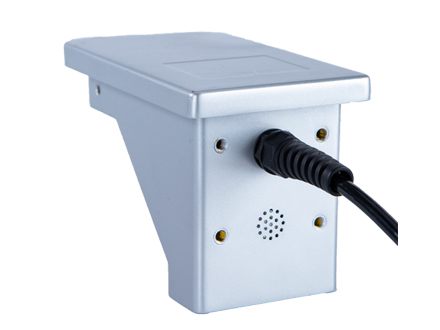

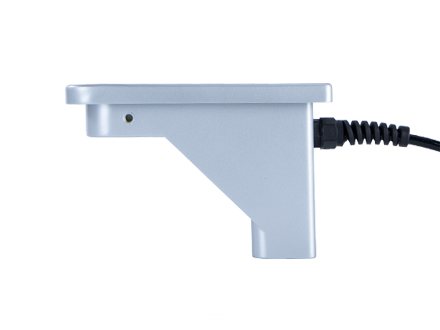

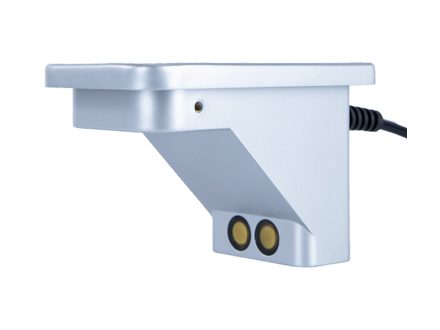

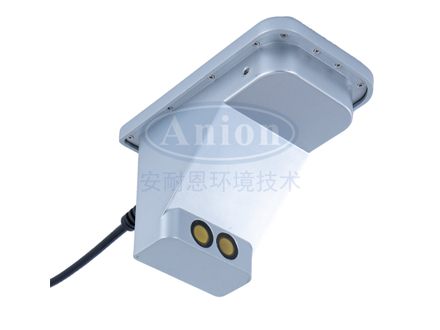

雷达多普勒流量计(超声波雷达流量计)

发布时间:2023-12-26人气:0

1、产品介绍

超声波雷达管网流量计是我司自主研发的全新管网测流产品,针对城市雨污水管网、入河排口等场景开发的流量在线监测产品。高度集成了雷达测流和超声波测流优势,实现满管非满管全场景测流,同时兼具雷达产品顶部安装运维量极低的特点。也因此得以轻松应对复杂恶劣的管网工况。




2、功能特点
1、满管、非满管均可测量:采用雷达+超声波的双波测流模式,自动切换测量模式

2、采管道顶部安装:可有效减少淤积、垃圾等对设备的影响

3、无需下井安装:极大提高人员和设备安全性,后期运维方便

4、体积小巧,便于便装,完全适用管网安装

5、超低功耗,适合井下无电源情况下长期使用

6、防护等级高,整机IP68防护,10级防腐

7、外壳采用耐腐蚀、耐酸碱、耐碰撞材料,适合在污水管网中使用



3、技术参数



测量指标:



雷达流速

雷达液位

超声波测速

压力液位



声学多普勒

FMCW(调频连续波)

声学多普勒

静压式



0.03~20m/s

0.110m

0.026m/s

010m

0.01m/s

1mm

0.01m/s

1mm



±1%FS

0.5%FS

±1%FS

0.5%FS

输出功率

20dbm

13dbm







24°

14°





24GHz

80Ghz

2MHz



供电电源DC9~15V供电

处理器:采用高性能Arm Cortex-M4 32位RISC核心的超低功耗微控制器

工作模式:支持自动模式和手动模式,自动模式下当水深到达阈值时,设备自动从雷达工作模式切换到超声波工作模式或者从超声波工作模式切换到雷达工作模式;手动模式,可选择雷达或超声波一种工作模式

测量原理:超声波模式下测速原理:声学多普勒法;测液位原理:静压法;

应用场景:支持满管、非满管测量

安装方式:管道顶部安装,可有效减少淤积、垃圾等对设备的影响

存储:内置2KB的铁电存储器存储内部参数,可无限次擦写

通讯协议:支持MODBUS-RTU协议

输出接口:1路RS485通讯接口

功耗:雷达工作模式下平均功耗0.6W(@DC12V),超声波工作模式下平均功耗0.28w(@DC12V)

本地升级:串口升级

本地配置方式:支持串口配置方式

外形尺寸:167x101x112mm

外壳材质:ABS

重量:1.1kg

外壳防护等级:IP68

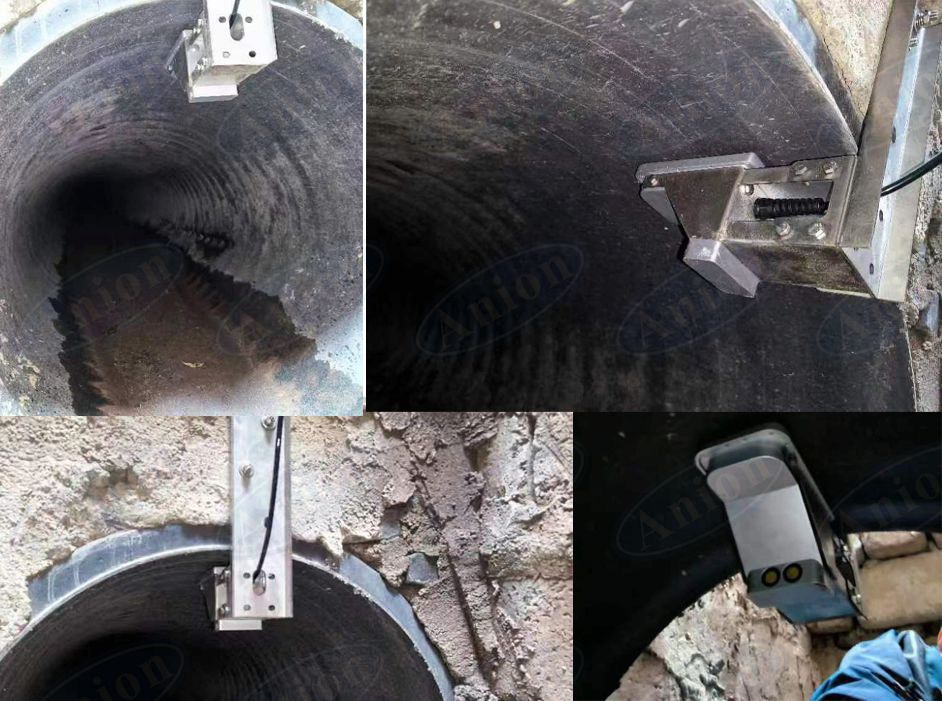

4、安装现场图
