便携多普勒流速流量计ADV

发布时间:2023-05-05人气:741

一、产品简介

AN-PDF01型便携式多普勒流量计外接配套的AN-HWDF6型多普勒流量计,内存有梯形、矩形、圆形等渠道剖面模型,可以方便计算出常见渠道的流量、通过温度传感器测得水温、压力传感器测得水深。
壳体采用PVC 塑料,能够有效防水密封。内部采用12V充电电池供电。

二、工作原理

多普勒流量计原理:当超声波声源和观察者做相对运动时,观察者接收到的频率与超声波声源频率不同。因此,相对于超声波换能器的随水移动的小颗粒、小气泡也会使换能器接收频率的改变,且随水中悬浮运动速度的增加而增加,由此测出多普勒频移,换算得到多普勒流量计所处水的流速。再乘以渠道的截面积,得到流量信息。

因为声音在水中传播速度与水温密切相关,所以多普勒原理进行流速测量需获得水中声音传播的速度。因此设备内置了温度传感器用于温度测量,进而修正声速。液位深度测量采用扩散硅压力传感器,测量流速传感器所处位置距离液面的距离。

三、优势特点

一体化设计,内置多种传感器可同时测得流速,液位,温度等数据。

读数直观,可直接读取流速、液位、流量、累计流量等数据。

采用多普勒原理测流速,可满足低流速,低液位条件工作。

无机械转子结构,不扰乱流场,流态。

可测量瞬时流量和累积流量。

数字信号处理层面采用快速傅里叶变换算法,测量数据稳定可靠。

操作简单、使用简单快捷。

四、技术参数
流量计:

测量种类:流速、液位、温度、流量

测量方式:在线式

测量原理:声学多普勒法,速度面积法

流速:量程:0.021m/s~6.00m/s,精度:±1.0%±1cm/s,分辨率:0.01m/s

水位:量程:0.03m~10m(可定制100m)

水温:量程:-10℃~60℃,精度:±1℃

瞬时流量范围:1L/s~99.99m³/s

累计流量范围:0.1m³~999999m³

工作电压:DC7.2V~24V

功耗(DC12V):工作模式≤0.8W(电流65mA),待机模式≤≤0.14W(电流20mA)

工作水深:0m~10m

数据更新周期:6s~60s(可调)

防护等级:IP68

耐腐蚀等级:10级

外形尺寸:180*50*29mm

线缆长度:标配10m(可定制长度)

输出信号:Modbus RS485

输出信号内容:点流速、瞬时流量、水位、温度

液体压力要求:自然环境状态下,1个标准大气压

可靠性 MTBF:>25000h

手持仪:

显示:全彩58x45mm液晶显示

测量种类:流速、液位、温度、流量、累计流量

存储:32M

接口:2个,充电口,传感器连接口

通讯:蓝牙

按键:全数字键盘

设置:可选择不同形状渠道

采样间隔:默认1s/次,可设置间隔

站点设置:可设置站点编号

数据查询:支持查询历史数据

内置电池:12V/2200mA可充电电池

续航时间:约24小时

外形尺寸:200×90×33mm

测量支架:不锈钢材质,60cm×5段

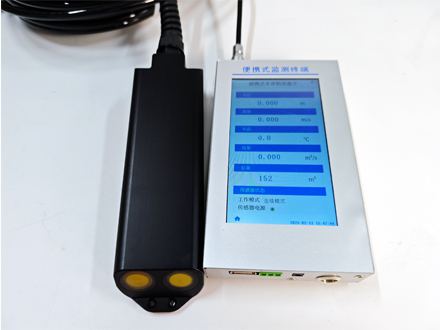

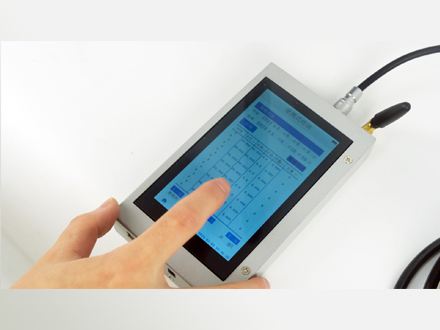

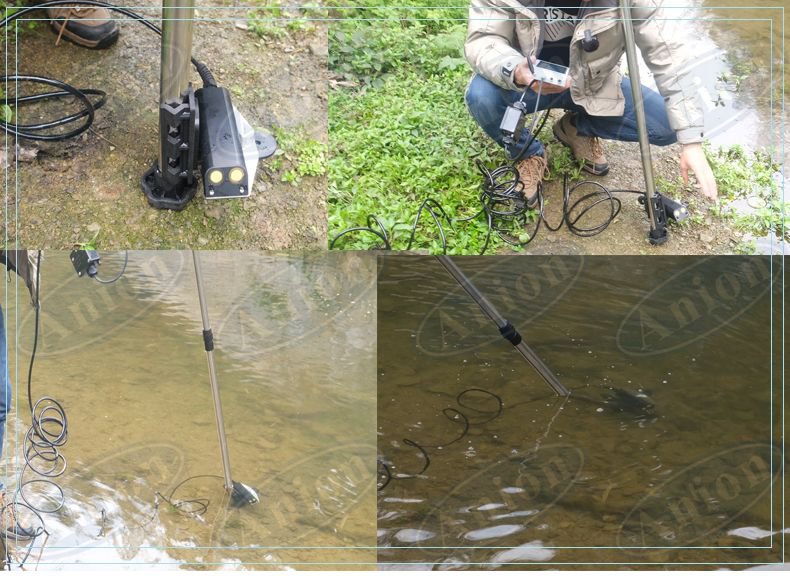

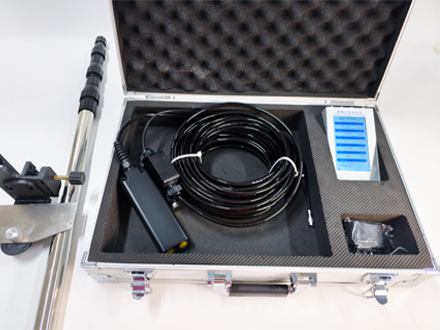

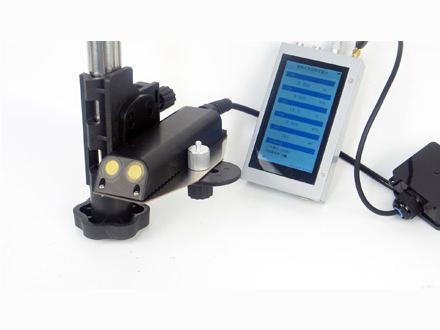

五、产品展示
