1、产品介绍

超声波雷达管网流量计是我司自主研发的全新管网测流产品，针对城市雨污水管网、入河排口等场景开发的流量在线监测产品。高度集成了雷达测流和超声波测流优势，实现满管非满管全场景测流，同时兼具雷达产品顶部安装运维量极低的特点。也因此得以轻松应对复杂恶劣的管网工况。

2、功能特点
1、满管、非满管均可测量：采用雷达+超声波的双波测流模式，自动切换测量模式

2、采管道顶部安装：可有效减少淤积、垃圾等对设备的影响

3、无需下井安装：极大提高人员和设备安全性，后期运维方便

4、体积小巧，便于便装，完全适用管网安装

5、超低功耗，适合井下无电源情况下长期使用

6、防护等级高，整机IP68防护，10级防腐，防爆

7、外壳采用耐腐蚀、耐酸碱、耐碰撞材料，适合在污水管网中使用

3、技术参数

产品分类	单向	双向
雷达正向测速	0.1m/s~20m/s
雷达反向测速	\	-20m/s~-0.1m/s
雷达测速精度	±0.01m/s；±1%FS
雷达测速频率	24GHz
雷达测速波束角	24°
雷达测距范围	10m
雷达测距精度	±3mm
雷达测距频率	80Ghz
雷达测距波束角	14°
超声波正向测速	0.021m/s～6m/s
超声波反向测速	\	-6m/s~-0.021m/s
超声波测速精度	±0.01m/s；±1%FS
超声波测速分辨率	0.001m/s
超声波测速波束角	5°
超声波测速俯仰角	30~70°
超声波发射频率	2MHz
压力传感器测液位量程	0-10m
压力传感器测液位精度	0.25%FS
压力传感器测液位分辨率	1mm
水温	量程：-10℃～80℃，分辨率：0.1℃，精度：±0.5℃
蓝牙配置	可通过蓝牙APP配置参数
供电电源	DC9~24V
平均功耗	超声波模式：平均电流：23mA 平均功耗：0.28w（@DC12V）雷达模式：平均电流：130mA 平均功耗：1.56w(@DC12V)
防护等级	IP68
防爆等级	Ex ia IIC T6 Ga
工作温度	-10℃～60℃
数字接口	RS485接口；Modbus协议
产品尺寸（长x宽x高）	167x101 x112mm

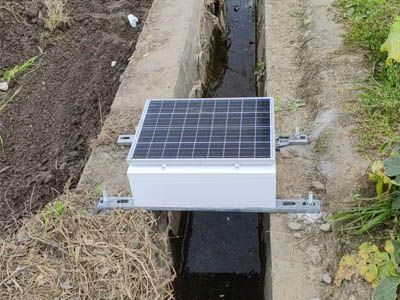

4、安装现场图
