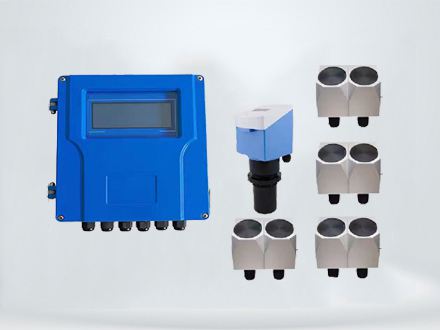

多声道时差法明渠流量计 开放式

一、产品介绍

多声道明渠流量计以时差法为原理，采用流速面积法积算过水断面的流量。根据渠道水位参数合理布置各声道的空间分布，精确捕捉不同流体层的流速，保证测量精度的原始基础，同时由水位和渠道几何形状计算出过水断面的面积，进而换算出流体的流量。可靠性高，安装维护方便，无需修建水工建筑物，降低土建成本，广泛适用于渠道计量，农田灌溉，闸控引水输水，工厂排污等。

二、工作原理

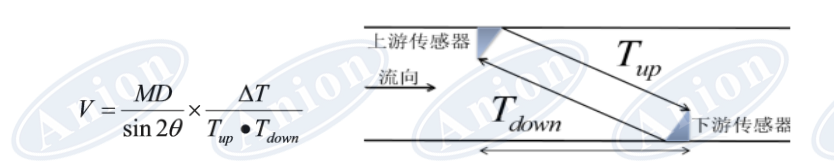

超声波流量计通过上、下游传感器相互发送及接收1Mhz超声波，当超声波束在液体中传播时，液体的流动将使传播时间发生微小变化，并且其传播时间的变化正比于液体的流速。

多声道超声波流量计通过多组传感器测量渠道道内各层的实际流速，模拟实际运行流速分布情况，解决线速度V转换为面速度Ѷ的准确性以提高仪表整体的计量精度。

三、优势特点

精准计量，可支持2-8声道多层同时测量
流速实时测量，始动流速可低至0.01m/s，分辨率1mm/s
流速面积法，计算精准稳定
适合各种渠道、闸涵计量应用，可自由设定断面参数
整机能耗低，并支持多种供电方式，太阳能供电，直流，交流
仪表人机交互功能齐全，可显示流速、流量、水位、报警信息等数据，具有RS-485，4-20ma等通用数据接口

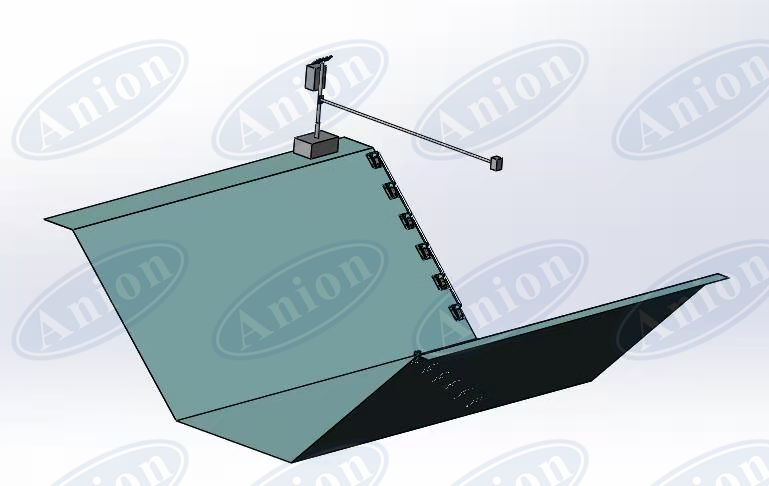

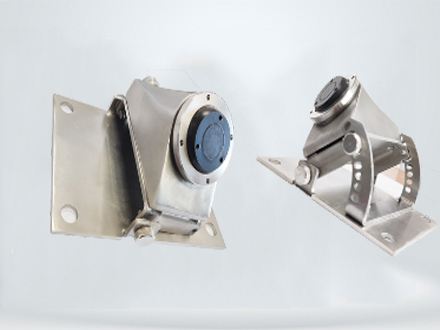

换能器采用可调节设计，可适用各种渠型（矩形渠、U型渠、梯形渠）
无需修建水工建筑物，工程安装方便，降低土建成本

四、技术参数

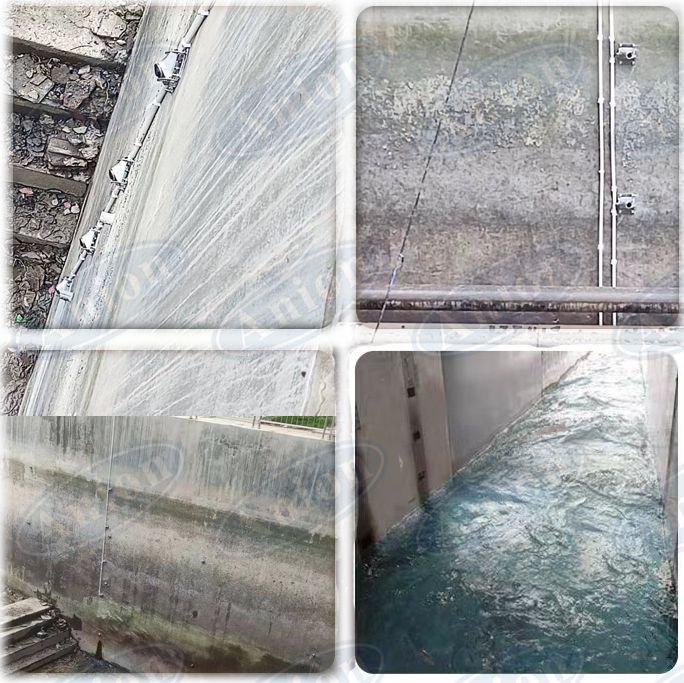

五、安装案例
